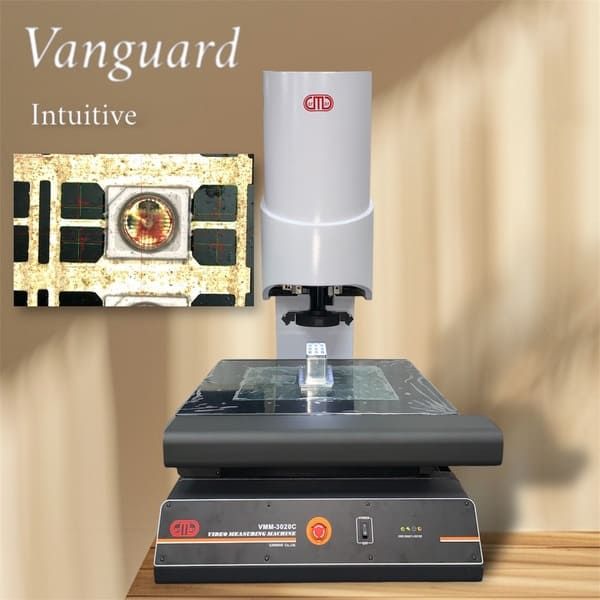

- 型號：VMM－3020C、VMM－4030C
- 品名：影像量測儀－自動
- 支持自動對焦、搖桿操作及接觸式探針測量，並具多元化測量方法。
- 嵌入式伺服控制驅動馬達，回應速度快，定位精確。
- 花崗岩平臺，結構穩定，抗震性佳，並配有獨立控制的冷光源。
- 配有CARMAR二維量測軟體，提高測量效率，並具高精密鏡頭選配模組。
CNC 型影像測量儀：精準測量的優秀選擇
CNC型影像測量儀是一款先進的測量設備，專為各種工業應用設計，能夠提供高精度和高效率的測量解決方案。以下是其主要特色：
產品特色
- 支持自動對焦、搖桿操作以及接觸式探針測量，靈活應對不同測量需求。
- 強大的軟體支援多種元素構造，提供多元化測量方法，包括自動尋邊、對比測量及局部放大採點。
- 嵌入式模組伺服控制驅動馬達，機電回應速度快速，提升測量效率。
- 雙重閉環運動控制，具有精確的高速運動定位性能，確保測量準確。
- 精簡化儀器與電腦介面，使用更加便利。
- 花崗岩平臺結構穩定，具備良好的抗震性能力，適合長期使用。
- 獨立控制的冷光表面與底部光源，保證最佳的照明效果。
- 配有專用QMS3D二維量測軟體，具備教導功能，大幅提高批量測量效率。
- 進口滾珠驅動螺桿與滑軌，機械性能佳，保證長時間運行穩定。
- 採用國外品牌攝影機與光學變焦鏡頭，提升影像質量。
- 具高精密鏡頭選配模組，光學解析度達0.6微米，確保測量結果的精準度。
結論
總結來說，CNC型影像測量儀憑藉其卓越的性能和多樣化的測量功能，成為各行各業精確測量的重要工具。無論是在生產過程中，還是在質量檢查上，它都能有效提升效率和產品質量。
| 儀器型號 | VMM－3020C | VMM－4030C | |
|---|---|---|---|
| 工作臺行程 | X軸（mm） | 300 | 370 |
| Y軸（mm） | 200 | 270 | |
| Z軸（mm） | 150（對焦用） | 150（對焦用） | |
| 玻璃台面尺寸（mm） | 350 x 250 | 450 x 350 | |
| 金屬台面尺寸（mm） | 556 x 406 | 606 x 466 | |
| 儀器重量（kg） | 223 | 321 | |
| 外型尺寸（mm） | 845 x 635 x 1050 | 923 x 850 x 1140 | |
| 驅動控制系統 | 獨立伺服馬達控制 | ||
| 座標數顯解析度 | 0.5µm | ||
| X/Y座標示值誤差（µm） | ≤3 +L/200（L為被測長度，單位：mm） | ||
| 影像系統 |
攝影機：彩色網路攝影機
物鏡：手動定格變倍鏡頭 物鏡倍率：0.7X ~ 4.5X
視頻倍率：33X ~ 212X
物方視野：9.6 ~ 1.0mm
|
||
| 量測軟體 | QMS3D | ||
| 光源 | 表面光源與透視光源均採用LED，亮度可調 | ||
| 電源 | AC 240V，50/60HZ | ||
| 功率 | 250W（不包含電腦） | ||
※實際規格以出貨為準※
以下功能強化選購件請參閱影像測量儀附件說明
- 儀器標準配備及一般選購件（0.5X附加鏡、2X附加鏡、0.5X鏡筒）
- 高精度選購件（5X、10X、20X、50X超長工作距離物鏡）
