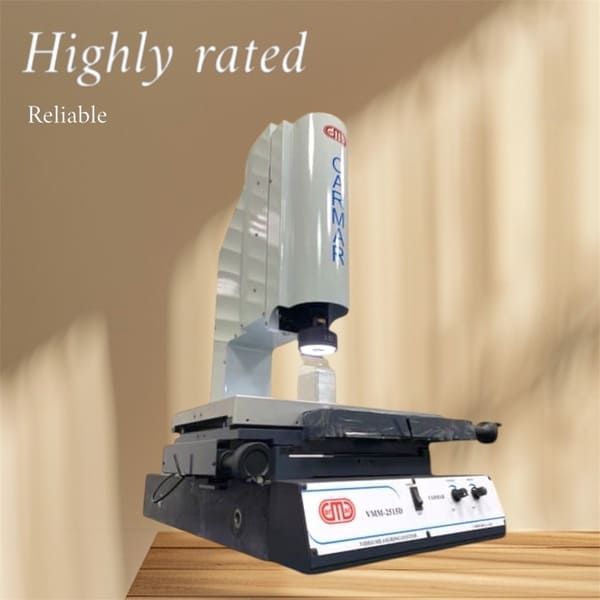

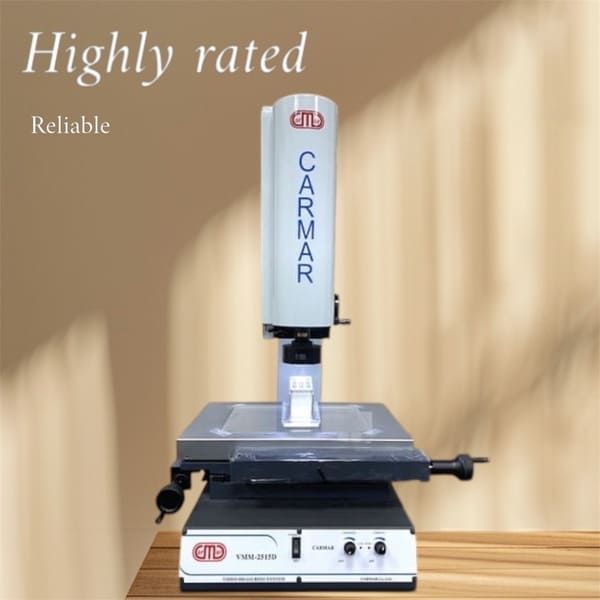

- 型號：VMM－1510D、VMM－2010D、VMM－2515D、VMM－3020D、VMM－4030D
- 品名：影像量測儀－手動
- 影像測量機具有固定工作台和花崗岩底座，具有高精度。
- RS-232介面可實現測量軟體與電腦之間的通訊。
- 可選配：高解析度彩色CCD相機，影像清晰。
- 使用者可以透過連接PC並執行程式來管理和輸出bmp或DWG格式的圖形。
- 一鍵邊緣檢測。
影像量測儀：精確測量的最佳選擇
本影像量測儀適用於2D平面尺寸測量的各種應用領域，並在機械、電子、儀錶和塑膠等行業中得到廣泛應用。無論是產品檢測還是質量控制，這款儀器都能提供高精度的測量結果。
產品應用
影像量測儀被設計用於2D平面尺寸測量，適合多種行業的需求，特別是在機械和電子領域，能夠有效提升生產效率和產品品質。
產品特色
- 使用USB305介面與電腦連接，實現便捷的操作。
- 採用專用的QMS3D-M測量軟體，提供多種資料處理功能。
- 具備顯示、輸入和輸出功能，滿足各類需求。
- 可對測量繪圖形進行處理，提升測量的準確性。
- 具備工件擺正功能，免除工件對正不易的困擾，簡化操作過程。
結論
總之，這款影像量測儀以其多樣的應用和卓越的性能，成為各行業中不可或缺的測量工具。無論是在生產線上還是在質量檢查中，它都能夠提供準確、可靠的測量數據，幫助企業提高生產效率和產品質量。
| 儀器型號 | VMM－1510D | VMM－2010D | VMM－2515D | VMM－3020D | VMM－4030D | |
|---|---|---|---|---|---|---|
| 金 屬 台 面 尺 寸（mm） | 354 x 228 | 404 x 228 | 450 x 280 | 500 x 330 | 606 x 466 | |
| 玻 璃 台 面 尺 寸（mm） | 210 x 160 | 260 x 160 | 306 x 196 | 350 x 250 | 450 x 350 | |
| 工作臺運動行程（mm） | 150 x 100 | 200 x 100 | 250 x 150 | 300 x 200 | 400 x 300 | |
| 儀器重量（kg） | 100 | 110 | 120 | 140 | 240 | |
| 外型尺寸（mm） | 540 x 560 x 860 | 760 x 600 x 900 | 970 x 670 x 940 | |||
| Z升降行程（mm） | 200 | |||||
| Z軸工作距離（mm） | 105 | |||||
| X/Y座標示值誤差（µm） | ≤3+L/200（L為被測長度，單位：mm） | |||||
| 量測軟體 | QMS3D－M | |||||
| 影像系統 | 攝影CCD | 彩色1/3”CCD攝影機 | ||||
| 物鏡 | 物鏡倍率0.7X ~ 4.5X 視鏡倍率25.9X ~ 198.6X 物方視場7.35mm ~ 0.95mm |
|||||
| 照明光源 | 表面光源與透射光源均採用LED，亮度可調 | |||||
| 選配件 | 3M、十字線 | |||||
| 功率 | 50W（不包含電腦） | |||||
| 建議放置台：載重需≥350kg；尺寸：1000 x 600 x 650 mm3（選配） | ||||||
※實際規格以出貨為準※
以下功能強化選購件請參閱影像測量儀附件說明
- 儀器標準配備及一般選購件（0.5X附加鏡、2X附加鏡、0.5X鏡筒）
- 高精度選購件（5X、10X、20X、50X超長工作距離物鏡）
